在半导体集成电路和先进封装领域，硅、碳化硅、蓝宝石等硬脆晶圆的背面减薄与平坦化是核心工序。

然而，晶圆在经历数十微米至数百微米的材料去除后，近表面不可避免地会形成一层含有微裂纹、非晶相变和残余应力的亚表面损伤层（SSD）。

随着芯片向百微米以下厚度演进，工业界对损伤层的容忍度已压缩至 1~3 μm 以内。这层损伤直接影响后续 CMP 的去除量、晶片碎裂风险，甚至最终器件的可靠性。

在超精密磨削中，主轴是决定材料去除稳定性的“心脏”。但即便采用超精密轴承，主轴在高速旋转中仍会产生微幅振动。

当振动叠加于理论切深之上，导致瞬时切厚超过材料的脆-塑性转变临界深度，裂纹便会瞬间萌生并扩展。

因此，如何通过“低振动主轴”技术从源头控制亚表面损伤，成为了行业亟待攻克的关键。

为什么主轴微振动是“隐形杀手”？

1. 切削模式的致命扰动
理想状态下，当单颗磨粒切削深度小于临界深度时，材料以塑性流动方式去除。但主轴振动引入了动态位移，令实际切削深度在高频下剧烈变化。
一旦瞬时切厚超标，脆性断裂模式就会被激活，产生横向与中位裂纹。裂纹深度，与振动幅值呈近似线性正相关。

2. 频率耦合的“共振放大”
仅仅看振幅峰值是不够的。当振动频率与主轴系统的固有频率重叠时，会产生结构共振，导致亚损伤深度突然放大数倍。

高频振动（>1 kHz）：多作用于表层粗糙度，形成脆性坑。

低频振动（<500 Hz）：加深中位裂纹深度，主导 SSD 的整体厚度。

3. 能量耗散留下的“后遗症”
振动附加的冲击能量，会有一部分以残余应力的形式储存在晶圆内。研究表明，主轴轴向振动加速度（RMS）与亚表面残余应力呈正相关。高振动环境下，残余压应力层厚度可增加 20%~40%，成为晶片翘曲和隐裂的潜在源头。

用数据说话：振动如何量化？

要精确量化影响，需要将主轴端的振动数据与晶圆端的损伤参量建立映射。

主流检测手段包括：

截面显微法：统计最大裂纹深度。

激光共焦拉曼光谱：无损获取非晶层深度与残余应力。

透射电子显微镜 (TEM)：精确测定最表层非晶相变层厚度（通常 50~200 nm）。

数据对比极其惊人：
传统的滚动轴承主轴，振动量级通常在 0.1~0.5 μm 量级；而优秀的低振动主轴（如空气静压轴承），其 可低至 5~15 nm。

在 SiC 晶圆磨削的典型试验中：

当主轴 从 0.2 μm 降至 0.02 μm 时，亚表面裂纹最大深度由 8.2 μm 压缩至 2.3 μm（降幅达 72%），损伤分布的均匀性改善了近 50%。

如何打造极致的低振动主轴？

实现亚表面损伤的极限控制，需要对主轴系统进行“结构－驱动－传感－控制”一体的综合优化。

① 构型设计升级

空气静压轴承：回转精度极佳（<50 nm），适合与主动阻尼器配合。

主动磁悬浮轴承：全转速范围内主动抑制转子振动，面向智能加工。

复合材料转子：提高临界转速，远离磨削常用转速区间，避免共振。

② 主动振动抑制
在主轴附近集成压电陶瓷促动器。实验表明，针对砂轮不平衡引起的同步振动，主动阻尼可将砂轮端面轴向振幅衰减 80%~90%，直接带来亚损伤深度近 40% 的改善。

③ 工艺自适应匹配
建立工艺-振动-损伤数字图谱。当监测到振动异常升高时，主动微调主轴转速或进给速率，将振动能量转移出危险频段。

④ 数字孪生预测
通过边缘计算融合多传感器信息，在线输出预测 SSD 深度。将亚表面损伤从“事后检测”推进到“在线保控”。

从理论到装备：矽加的工程化落地

理论的量化模型，最终需要通过高精度的工业装备来落地。

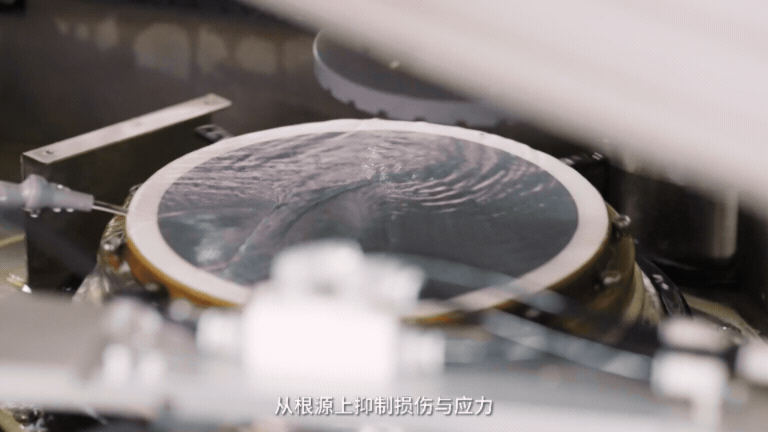

在这一前沿领域，矽加半导体的减薄设备给出了极佳的工程化示范。其核心正是搭载了高刚性、超精密空气主轴。

通过融合极致的主轴动平衡控制与低应力磨削工艺，矽加不仅在设备端实现了纳米级的振动抑制，更在实际量产中有效抑制了晶圆表面的微裂纹与非晶层增厚。为硬脆材料（如碳化硅）的亚表面损伤控制，提供了一条稳定、可量产的解决路径。

当振动位移被压缩至亚纳米级别后，材料微观不均匀性等新噪声源将成为新的挑战。未来，随着物理信息神经网络（PINN）和量子测磁等新一代传感技术的引入，主轴将从“精密部件”进化为真正的“损伤免疫加工单元”。

持续推动低振动主轴技术的创新，是实现近乎无损伤超精密晶圆加工不可或缺的装备基础。
